FT-100F粉末自動壓實密度儀詳情介紹
發布時間： 2024-12-02 09:34:46 點擊： 3156

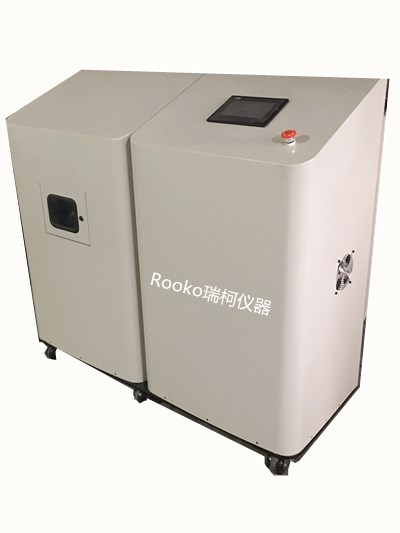

FT-100F粉末自動壓實密度儀詳情介紹
功能描述：Function description:
1. 液壓恒壓加壓測量系統.
2. 7寸觸摸屏+PC軟件（過程分析）.
3. 荷重單元控制系統能采集應力變化數據.
4. 可設置壓力、時間數據.
5. 位移傳感器直讀—數顯樣品壓縮高度變化.
6. 兩種測量模式：一般材料模式、彈性材料測量模式.
7. 可抽真空模具
8. PC軟件可以獲得應力、粉體密度、時間、粉體屈服強度關系；過程數據的分析和曲線圖譜.
9. 建立數據模型.
10. 中英文兩種語言版本.
FT-100F粉末自動壓實密度儀詳情介紹
原理: 在外力的壓縮過程中，隨著粉末的移動和變形，較大的空隙被填充，顆粒間接觸面積，使原子間產生吸引力且顆粒間的機械楔合作用加強，從而形成具有密度和強度的壓坯.
應用說明：
1. 鋰離子動力電池在制作過程中，壓實密度對電池性能有較大的影響。
2. 壓實密度與片比容量，效率，內阻，以及電池循-環性能有密切的關系。
2.壓實密度對電池設計很重要，壓實密度越大，電池的容量就能做的越高，所以壓實密度也被看做材料能量密度的參考指標之一.
3.壓實密度不光和顆粒的大小、密度有關系，還和粒子的級配有關系，壓實密度大的都有好的粒子正態分布。在工藝條件條件下，壓實密度越大，電池的容量越高。
適用范圍：Scope of application
1.參照標準：GBT 24533-2009 鋰離子電池石墨類負極材料，附錄L:粉末壓實密度的測試方法，
2.也可以用于具有類似特性之粉末和顆粒壓實密度之測定.
定義：Definition
計算公式：壓實密度=面密度/材料的厚度
在鋰離子電池設計過程中，壓實密度=面密度/(極片碾壓后的厚度—集流體厚度) ，單位：g/cm3
壓實密度分為：負極壓實密度Anode density（或稱為陽極壓實密度）和正極壓實密度Cathode density（或稱為陰極壓實密度）。
|
測試項目test project |
技術 參數Technical parameter |
分辨率Accuracy |
|
1.主壓力 Main pressure |
5噸；10噸； 20噸；（選購）/ 5 tons; 10 tons; 15 tons; 20 tons(choose to buy) |
傳感器：1級/ Sensor: class 1 |
|
2.位移測量/displacement |
位移傳感器系統， precision dial gauge |
0.001mm |
|
3.位移行程/ Displacement stroke |
0-20mm |
0.1mm |
|
4. 控制系統/ Control system |
液壓控制系統 pressure control system |
|
|
5.顯示方式/display |
7寸觸摸屏+PC軟件7 inch touch screen+PC |
|
|
6. 模具mould |
內徑：12.8mm；高：25mm；Inner diameter: 12.8mm,height：25mm（customizable） |
0.1mm |
|
7.脫模方式Demoulding method |
自動automatic |
|
|
8.保護裝置 Safety device |
自動診斷、過載保護和急?？刂? Automatic diagnosis, overload protection and emergency stop control |
|
|
9.溫濕度范圍 Temperature humidity range |
常溫-50度；濕度：20%-98%/ Room temperature -50 degrees, humidity：20%-98% |
|
|
10.時間設置time setting |
0-99.9S |
0.1S |
|
11.設備管理功能 Device management function |
密碼設置及數據管理存儲 Password settings and data management storage |
|
|
12.密度值 Density value |
99.99999g/cm3 不同樣品特性不同密度有所差異 Different samples characteristics have different density. |
3%以內 Less than 3% |
|
13.形變量Deformation variables |
可測量彈性材料形變量Measure the amount of elastic material deformation |
|
|
14.天平（選購） High precision test balance(choose to buy) |
0.00001g，量程：120g Accurate to 0.00001g, range: 120g |
0.01% |
|
15.位移速度Displacement speed |
小于15mm/min |
0.1mm/min |
|
16.使用環境要求 Environmental requirements |
儀器使用環境要求：工作溫度：-10℃－40℃，濕度：≤65%RH Environmental requirements for instruments：working temperature：-10℃－40℃，humidity：≤65%RH |
|
|
17.電源 Power Supply |
380v |
|
|
18. 整機誤差 uncertainty error |
uncertainty error 3% |
|
|
選購項目 Choose and buy items |
a．電腦，打印機 b.其他規格模具 c.電動抽油裝置 d.抽真空裝置 e.水分儀 f.真密度儀 g.松裝密度儀 h.振實密度儀 i.延保服務 a．Computer, printer, b.other specifications mold, c.Electric pumping unit, d. vacuum device e. moisture meter f. true density meter g. loose density meter h. tap density meter |
|
